DC devre kesicilerinin kablolama yöntemleri nelerdir?

Yeni enerji enerjisi üretimi, demiryolu taşımacılığı ve veri merkezleri gibi DC güç kaynağı sistemlerinde, DC devre kesicileri devre güvenliğini sağlamak için çekirdek ekipmandır. Kablolama yöntemleri, sistem stabilitesini ve arıza koruma verimliliğini doğrudan etkiler. Uygulama senaryolarına ve yük özelliklerine göre,DC devre kesicileresas olarak tek kutuplu kablolama, çift kutuplu kablolama, halka kablolama ve karışık kablolamaya bölünür. Her yöntemin benzersiz teknik avantajları ve uygulama kapsamı vardır.

Tek kutuplu kablolama: basit ve verimli bir temel çözüm

Tek kutuplu kablolama en yaygın DC devre kesici bağlantı yöntemidir. Pozitif veya negatif çizgiyi tek bir devre kesici aracılığıyla kontrol eder ve düşük voltajlı DC güç dağıtım sistemlerinde yaygın olarak kullanılır. Güneş fotovoltaik güç üretiminin ip invertöründe, tek kutuplu devre kesici seri olarak pozitif çizgi ile bağlanır. Aşırı akım veya kısa devre hatası meydana geldiğinde, arıza devresi hızla kesilebilir. Bu yöntem basit bir yapıya ve düşük maliyete sahiptir, ancak aynı anda pozitif ve negatif kutupları izole edemez. Bir topraklama koruma cihazı ile kullanılması gerekir. Ev enerjisi depolama sistemleri gibi alana ve maliyete duyarlı senaryolar için uygundur.

Bipolar Kablolama: Yüksek Güvenlik Tam Kutup Koruması

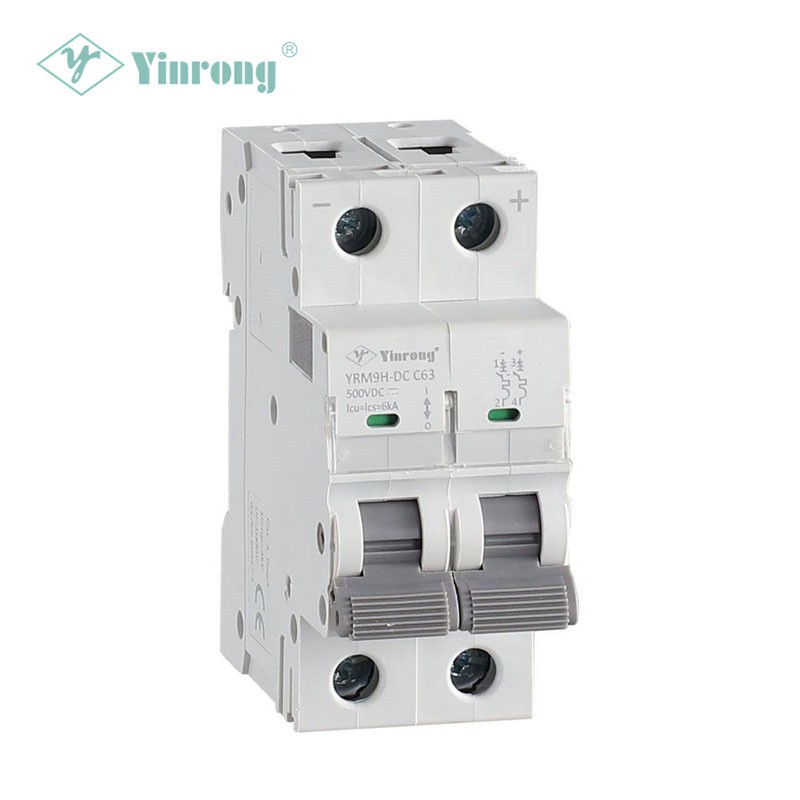

Bipolar kablolama, sırasıyla pozitif ve negatif çizgileri kontrol etmek için iki devre kesici kullanır, bu da pozitif ve negatif kutupların eşzamanlı kesimini gerçekleştirerek hata izolasyon kabiliyetini önemli ölçüde artırır. Kentsel demiryolu geçişinin çekiş güç kaynağı sisteminde, bipolar devre kesici, temas ağının pozitif ve negatif kutupları ile seri olarak bağlanır. Bir faz-faz kısa devre veya topraklama hatası meydana geldiğinde, arızanın yayılmasını önlemek için tam kutup akımını hızlı bir şekilde kesebilir. Tek kutuplu kablolama ile karşılaştırıldığında, bipolar çözelti daha güvenlidir, ancak ekipman maliyeti ve kurulum alanı gereksinimleri artar. Yüksek voltajlı doğrudan akım iletimi （HVDC） dönüştürücü istasyonları gibi yüksek voltaj ve büyük kapasiteli DC sistemleri için uygundur.

Yüzük Kablolama: Gereksiz Tasarım, sürekli güç kaynağı sağlar

Halka kablolama, birden fazla DC devre kesicisini kapalı döngü ağına bağlar ve bölümlü kontrol yoluyla güç kaynağı yedekliliğini gerçekleştirir. Veri merkezinin DC kesintisiz güç kaynağı (DC UPS) sisteminde, halka kabloları, diğer devre kesicilerin herhangi bir devre kesici arızalandığında güç kaynağını otomatik olarak kapatmasına ve sürdürmesine izin verir ve sistemin güvenilirliğini büyük ölçüde artırır. Bu yöntemin, her devre kesicinin durumunu gerçek zamanlı olarak izlemek ve hızlı bir şekilde geçiş yapmak için akıllı kontrol stratejileri ile birleştirilmesi gerekir. Genellikle güç kaynağı sürekliliği için son derece yüksek gereksinimlere sahip senaryolarda kullanılır, ancak kablo karmaşıklığı ve kontrol maliyeti yüksektir.

Hibrit Kablolama: Karmaşık ihtiyaçlara özelleştirilmiş adaptasyon

Karmaşık çalışma koşulları için, hibrid kablolama fonksiyonel tamamlayıcılık elde etmek için birden fazla yöntemi birleştirir. Örneğin, DC Güç Şebekesi gemisinde, ana güç kaynağı güvenliği güvence altına almak için bipolar kablolama kullanırken, ikincil yük dalı maliyetleri azaltmak için tek kutuplu kablolama kullanır; Bazı yeni enerji mikrogrid projeleri, gereksiz güç kaynağı ve tam kutup korumasını dikkate almak için halka kablolarını bipolar devre kesicilerle birleştirir. Hibrit kablolama, mühendislik ekibinin kapsamlı çözüm yeteneklerini test eden sistem topolojisine, yük özelliklerine ve koruma gereksinimlerine göre özelleştirilmelidir.

Yeni enerji endüstrisinin hızlı gelişimi ile,DC Devre Kesici Kablolama teknolojisi entegrasyon ve zekaya doğru gelişmektedir. Yeni nesil devre kesiciler, yerleşik sensörler ve iletişim modülleri aracılığıyla uzaktan izleme ve arıza önyargısını destekler ve optimize edilmiş kablo çözümleri ile DC sisteminin güvenlik ve işletim ve bakım verimliliğini daha da artırabilir. Seçerken ve tasarlarken, işletmelerin sistem voltaj seviyesini, yük özelliklerini ve ekonomisini kapsamlı bir şekilde ele almaları ve elektrik sisteminin kararlı çalışması için sağlam bir savunma hattı oluşturmak için en uygun kablo çözümünü seçmeleri gerekir.
