Güvenilir DC Elektrik Koruması için 2P 125A Minyatür Devre Kesiciler Neden Gereklidir?

Soyut:Modern fotovoltaik ve iletişim sistemleri giderek güvenilir DC güç dağıtımına bağımlı hale geldikçe, etkili devre koruması zorunlu hale geldi.Galaksi Sigortasısağlar2P 125A Minyatür Devre Kesicileraşırı yük koruması, kısa devre koruması ve güvenli devre izolasyonu gerektiren DC uygulamaları için tasarlanmıştır. YRM9-125DC platformunu temel alan bu kesiciler, zorlu düşük voltajlı DC sistemlerini desteklerken DIN rayı kurulumu, 10kA kesme kapasitesi ve IEC 60947-2 ve GB/T 14048.2 ile uyumluluk sunar.

İçindekiler

• 2P 125A Minyatür Devre Kesiciler Nedir?
• 2P 125A Minyatür Devre Kesiciler Nasıl Çalışır?
• Temel Özellikler Nelerdir?
• Teknik Özellikleri Nelerdir?
• Yaygın Olarak Nerelerde Kullanılırlar?
• Doğru DC Devre Kesiciyi Nasıl Seçmelisiniz?
• Kurulum Sırasında Nelere Dikkat Etmelisiniz?
• Sıkça Sorulan Sorular
• Çözüm

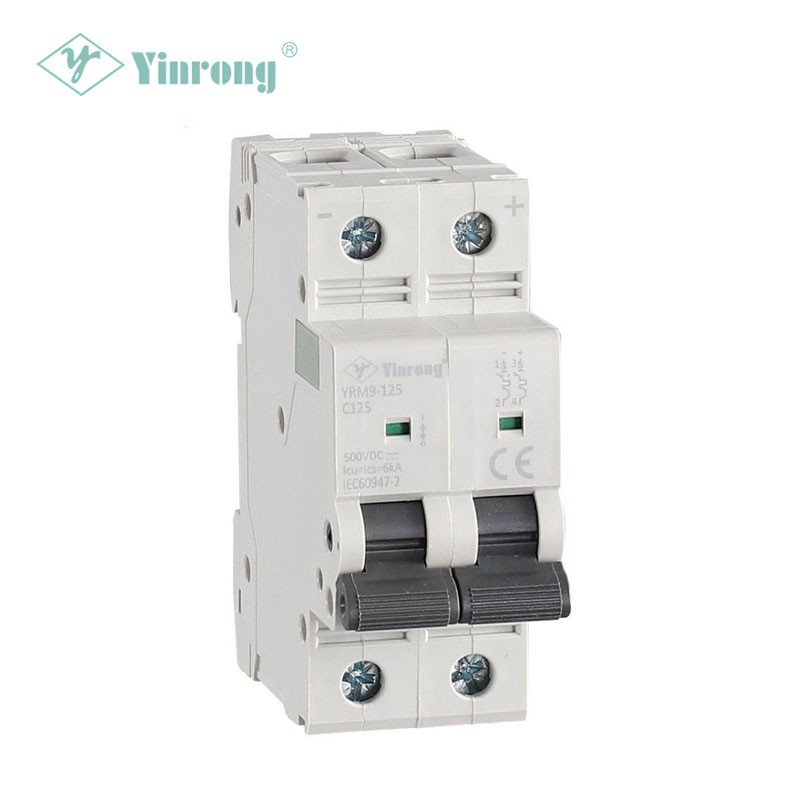

2P 125A Minyatür Devre Kesiciler Nedir?

A 2P 125A Minyatür Devre Kesicianormal akım koşullarını kesmek ve gerektiğinde devre izolasyonunu sağlamak üzere tasarlanmış bir DC koruma cihazıdır. “2P” tanımı iki kutuplu konfigürasyonu ifade ederken, 125A spesifik modelin nominal akım değerini gösterir.

Normalde çalışma sonrasında değiştirilmesi gereken geleneksel bir sigortanın aksine, bir devre kesici uygun bir arıza incelemesinin ardından sıfırlanabilir. Bu, onu özellikle servis kolaylığı, bakım verimliliği ve hızlı restorasyonun önemli olduğu elektrik sistemleri için faydalı kılar.

Galaksi Sigortası tarafından sağlanan ürün bilgilerine göre YRM9-125DC serisi, özellikle DC sistemlerine yöneliktir.iletişim altyapısı ve fotovoltaik sistemler. Ürün ailesi, 80A'den 125A'ya kadar nominal akımlara ve kutup sayısına bağlı olarak 250VDC'den 1000VDC'ye kadar uzanan DC voltaj konfigürasyonlarına sahip 1P, 2P, 3P ve 4P konfigürasyonlarını destekler.

Koruma seçeneklerini karşılaştıran alıcılar için genel amaçlı bir AC kesici ile amaca yönelik olarak tasarlanmış bir DC kesici arasındaki farkı anlamak kritik öneme sahiptir çünkü DC arıza kesintisi farklı elektriksel zorluklar sunar. Sistemin DC voltajı ve arıza koşulları için özel olarak derecelendirilmiş bir kesicinin seçilmesi, genel koruma güvenilirliğinin artırılmasına yardımcı olur.

2P 125A Minyatür Devre Kesiciler Nasıl Çalışır?

Minyatür devre kesicinin temel amacı, akım kabul edilebilir bir çalışma koşulunu aştığında devrenin bağlantısını kesmektir. Bir DC kurulumunda kesici, sistem voltajı ve muhtemel arıza akımı için uygun şekilde tasarlanmalı ve derecelendirilmelidir.

Koruma ilkesi üç önemli işlev aracılığıyla değerlendirilebilir:

• Aşırı yük koruması:Kesici, akım yeterli bir süre boyunca izin verilen çalışma seviyesinin üzerinde kaldığında yanıt verir.
• Kısa devre koruması:Ekipmanın hasar görmesi riskini azaltmak için önemli ölçüde daha yüksek arıza akımlarını hızla keser.
• İzolasyon:Devrenin bağlantısı muayene, servis veya bakım sırasında kesilebilir.

YRM9-125DC teknik bilgileri, 1,05In, 1,3In, 8In ve 12In'de zaman-akım testini belirtir. Belirtilen test koşulları için, daha yüksek arıza akımı seviyeleri hızlı açma davranışıyla ilişkilidir ve kesicinin kısa devre koruma fonksiyonunu destekler.

2P 125A Minyatür Devre Kesicilerin Temel Özellikleri Nelerdir?

Endüstriyel veya yenilenebilir enerji uygulamaları için bir DC minyatür devre kesici seçerken, elektrik performansı, kurulum kolaylığı ve uzun vadeli servis kolaylığı ile birlikte değerlendirilmelidir.

1. İki Kutuplu Koruma

2P konfigürasyonu, iki kutbun birlikte anahtarlanması veya izole edilmesi gereken DC dağıtım devreleri için pratik bir çözüm sunar. Bu, sistem koruma ve bakım düzenlemelerini basitleştirebilir.

2. Yüksek Akım Değeri

125A değeri, bu kesici sınıfını, daha küçük MCB değerlerinin yeterli kapasite sağlayamayacağı yüksek akımlı DC dağıtım uygulamaları için uygun hale getirir. YRM9-125DC ailesi 80A–125A nominal akım seçeneklerini kapsar.

3. DC Gerilim Yeteneği

Devre koruma ekipmanı satın alırken DC voltaj kapasitesi önemli bir husustur. Ürün spesifikasyonları, kutup düzenine göre 250VDC'den 1000VDC'ye kadar olan konfigürasyonları tanımlayarak aileyi çeşitli DC mimarilerine uygulanabilir hale getirir.

4. 10kA Kesme Kapasitesi

YRM9-125DC ürün bilgisinde bir10kA kesme kapasitesi. Bu karakteristik, bir koruyucu cihazın amaçlanan kurulum noktasında olası arıza akımını güvenli bir şekilde kesip kesemeyeceğini değerlendirirken önemlidir.

5. DIN Ray Kurulumu

DIN rayı montajı, elektrik dağıtım düzeneklerinde ve kontrol kabinlerinde kolay kurulumu destekler. Ayrıca sistem entegratörleri ve elektrik yüklenicileri için değiştirme ve bakımı daha kolay hale getirebilir.

6. Uluslararası Standartlara Uygunluk

Ürün belgeleri aşağıdakilere uygunluğu tanımlar:IEC 60947-2VeGB/T 14048.2. Alıcılar, satın almadan önce her zaman tam model ve hedeflenen pazar için geçerli sertifikasyon ve test belgelerini doğrulamalıdır.

Teknik Özellikleri Nelerdir?

2P 125A minyatür devre kesicinin belirli bir DC kurulumu için uygun olup olmadığını belirlerken teknik özellikler başlangıç ​​noktası olmalıdır.

Yukarıdaki teknik özellikler üreticinin yayınlanmış ürün bilgilerine dayanmaktadır. Gerilim ve akım kapasitesi tam kutup konfigürasyonuna ve kurulum koşullarına bağlı olabileceğinden, mühendislik ekipleri sipariş vermeden önce son seçimi en son teknik belgelere göre onaylamalıdır.

Yaygın Olarak Nerelerde Kullanılırlar?

DC koruması, yüksek akım kapasitesi ve kompakt DIN rayı kurulumunun birleşimi, bu tip kesiciyi çeşitli elektrik uygulamaları için uygun hale getirir.

Güneş Fotovoltaik Sistemleri

Fotovoltaik kurulumlar, güneş modülleri, birleştirici ekipman, kontrolörler, aküler ve invertörler arasında birden fazla DC devresi içerir. Doğru seçilmiş DC devre kesiciler dağıtım mimarisindeki uygun noktalarda koruma ve izolasyon sağlayabilir.

İletişim Sistemleri

Telekomünikasyon ve iletişim altyapısı genellikle DC güç dağıtımına dayanır. Güvenilir devre koruması, hatalı dalların ayrılmasına yardımcı olur ve etkilenmeyen devreleri gereksiz yere kapatmadan bakımı destekler.

DC Dağıtım Panoları

Endüstriyel kontrol sistemleri ve DC dağıtım kabinleri, yapılandırılmış bir koruma stratejisini sürdürürken ayrı ayrı giden devreleri korumak için uygun şekilde derecelendirilmiş minyatür devre kesiciler kullanabilir.

Enerji Depolama ve İlgili DC Ekipmanları

Bir DC güç sisteminin daha yüksek akım branşman koruması gerektirdiği durumlarda, uygun değere sahip bir devre kesici, genel koruma mimarisinin bir parçasını oluşturabilir. Ancak akü enerji depolama uygulamaları, arıza akımının, voltajın, kesinti kapasitesinin, koordinasyonun ve geçerli standartların dikkatli bir şekilde değerlendirilmesini gerektirir.

Doğru DC Devre Kesiciyi Nasıl Seçmelisiniz?

2P 125A minyatür devre kesici seçimi asla yalnızca ampere dayalı olmamalıdır. Güvenilir bir seçim süreci tüm elektrik ortamını dikkate alır.

1. Sistem voltajını doğrulayın.Kesicinin DC voltaj değeri, gerçek sistem gereksinimlerini karşılamalı veya aşmalıdır.
2. Tasarım akımını hesaplayın.Sürekli yüke ve geçerli elektrik tasarımı gereksinimlerine uygun bir nominal akım seçin.
3. Muhtemel kısa devre akımını belirleyin.Kesme kapasitesi kurulum noktasındaki arıza seviyesine uygun olmalıdır.
4. Kutup konfigürasyonunu kontrol edin.Sistem mimarisinin 1P, 2P, 3P veya 4P korumanın gerekli olup olmadığını doğrulayın.
5. İletken uyumluluğunu doğrulayın.Kablo boyutu, terminaller, bağlantı yöntemi ve kurulum koşulları seçilen kesiciye uygun olmalıdır.
6. Standartları ve sertifikaları inceleyin.Ürün belgelerinin hedef pazar için geçerli olan düzenlemeleri ve müşteri gereksinimlerini karşıladığından emin olun.
7. Kurulum ve bakımı düşünün.DIN rayı montajı ve net tanımlama, panel organizasyonunu ve hizmet verimliliğini artırabilir.

Arayan satın alma ekipleri içinÇin üreticisi veya tedarikçisiTeknik dokümantasyon, üretim kapasitesi, kalite kontrol süreçleri, sertifikasyon, teslimat kapasitesi ve satış sonrası destek ile birlikte değerlendirilmelidir.

Kurulum Sırasında Nelere Dikkat Etmelisiniz?

Doğru kesiciyi seçmek kadar doğru kurulum da önemlidir. Yüksek kaliteli bir devre koruma cihazı yanlış kablolamayı, yetersiz iletken boyutunu veya uygun olmayan sistem tasarımını telafi edemez.

• Üreticinin bağlantı şemasını ve kurulum talimatlarını izleyin.
• Devreye enerji vermeden önce DC polaritesini ve terminal tanımlamasını doğrulayın.
• Nominal akıma ve kurulum ortamına uygun iletkenler ve terminaller kullanın.
• Geçerli teknik belgelere göre sıkma torkunu kontrol edin.
• Kesici voltajını ve kesme kapasitesini gerçek sistem koşullarına göre doğrulayın.
• Bağlantıları aşırı ısınma, gevşeklik veya mekanik hasar belirtileri açısından periyodik olarak inceleyin.
• Kurulumu, testi, sorun gidermeyi veya bakımı yalnızca kalifiye elektrik personeli gerçekleştirmelidir.

Yayınlanan YRM9-125DC bilgileri ayrıca maksimum 25 mm² kablo bağlantısını ve DIN rayı kurulumunu tanımlayarak panel tasarımcılarına muhafaza düzenlerini planlarken faydalı bilgiler sağlar.

Sıkça Sorulan Sorular

125A minyatür devre kesicide 2P ne anlama gelir?

“2P”, kesicinin iki kutbu olduğu anlamına gelir. Bir DC koruma sisteminde kesin anahtarlama ve izolasyon düzeni elektrik mimarisine ve ilgili düzenlemelere göre belirlenmelidir.

2P 125A MCB solar PV sistemleri için uygun mudur?

Gerilim değeri, akım değeri, kesme kapasitesi, kutup konfigürasyonu ve kurulum gereksinimleri sistem tasarımına uygun olduğunda uygun DC fotovoltaik uygulamalarda kullanılabilir. YRM9-125DC, özellikle güneş fotovoltaik ve iletişim uygulamaları için tasarlanmıştır.

YRM9-125DC'nin kesme kapasitesi nedir?

Yayınlanan ürün bilgileri şunları belirtir:10kA kesme kapasitesi. Gerçek uygunluk yine de kurulum noktasındaki olası kısa devre akımına göre değerlendirilmelidir.

Ürün hangi standartlara uygundur?

Üretici tanımlarIEC 60947-2VeGB/T 14048.2ürün için geçerli standartlar olarak. Alıcılar, özel satın alma gereksinimleri için güncel uyumluluk ve sertifikasyon belgelerini talep etmelidir.

Mekanik ömrü ne kadardır?

Yayınlanan spesifikasyonlar mekanik ömrünü belirtmektedir.20.000 döngü. Gerçek hizmet ömrü çalışma koşullarına, anahtarlama frekansına, çevre koşullarına ve uygulama gereksinimlerine bağlı olabilir.

Çözüm

Güvenilir DC devre koruması, doğru akım değerine sahip bir kesici seçmekten daha fazlasını gerektirir. Uygun bir2P 125A Minyatür Devre Kesiciuygun DC voltaj kapasitesini, kesme kapasitesini, kutup konfigürasyonunu, kurulum uyumluluğunu ve tanınmış standartları birleştirmelidir. Galaxy Fuse'un YRM9-125DC platformu, 80–125A nominal akım, 10kA'ya kadar kesme kapasitesi, DIN rayı kurulumu ve IEC 60947-2 ve GB/T 14048.2 uyumluluğu gibi yayınlanmış teknik özelliklere sahip, fotovoltaik ve iletişim sistemleri gibi uygulamalar için tasarlanmıştır.

Bir fotovoltaik proje, iletişim sistemi, dağıtım paneli veya başka bir endüstriyel uygulama için güvenilir DC devre koruması arıyorsanız,bize Ulaşınvoltajınızı, akımınızı, kutup konfigürasyonunuzu, kurulum gereksinimlerinizi ve proje spesifikasyonlarınızı tartışmak için. Galaxy Fuse, uygun bir devre koruma çözümünü belirlemenize yardımcı olacak ürün bilgileri ve teknik destek sağlayabilir.
